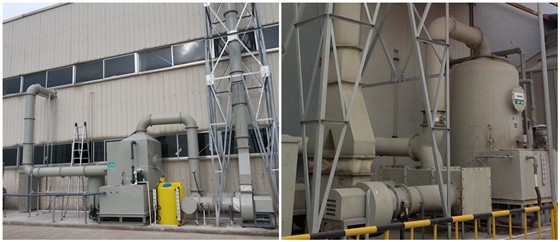

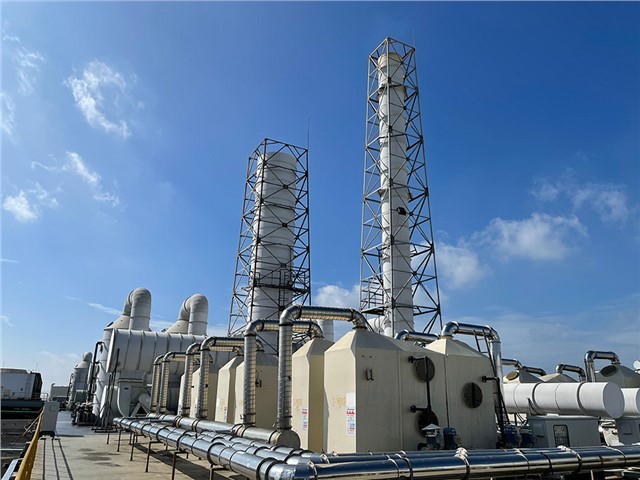

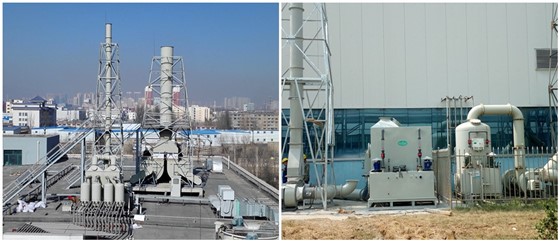

لمحة عامة
المؤسسة نوع الفولاذ المقاوم للصدأ سيلان الاحتراق الغسيل التي تنتجها الشركة هو نوع من معدات تنقية الغاز من النفايات التي تستخدم لعلاج الغازات القابلة للذوبان مثل سيلان ، والأمونيا ، الخ .

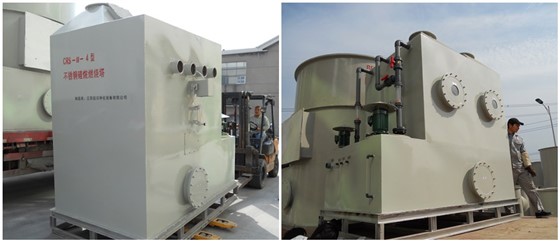

هيكل المنتج يتكون أساسا من الفولاذ المقاوم للصدأ قذيفة ، نظام الاحتراق ، نظام الغسيل و الخبث إزالة النظام . في جانب من جوانب كمية الهواء ، الهواء المضغوط والهواء النقي كمية الهواء المستخدمة لتحسين كفاءة وموثوقية تشغيل المنتج . نظام الرش يعتمد على طريقة الجمع بين تعميم مضخة مياه التلقائي مع إمدادات المياه . هذه الخصائص التكنولوجية ضمان سلامة وموثوقية المنتجات . غرفة الاحتراق الداخلي يستخدم جهاز خاص لتخفيف الضغط ، حتى لو كان الضغط الداخلي فجأة زيادة ، يمكن أن تعمل بشكل طبيعي ، مع النيتروجين مدخل لتحسين السلامة . في جانب من جوانب إزالة الغبار ، ضغط ثابت طريقة الترسيب المعتمدة ، والتي يمكن أن تجعل من إزالة الغبار والتخلص منها أسهل وأكثر فعالية . قياس من قبل السلطات ، سيلان ( sih4 ) معدل إزالة أكثر من 99 ، 99 ٪ ، الأمونيا ( NH3 ) وغيرها من الغازات القابلة للذوبان في الماء تنقية عالية مثل 99 ، 99 ٪ .
مؤشر الأداء الفني من هذا المنتج قد وصلت إلى المستوى المتقدم الدولي من المنتجات المماثلة ، مع خصائص جيدة مقاومة التآكل ، وارتفاع القوة الميكانيكية ، وارتفاع كفاءة تنقية ، والسلامة والاعتمادية ، وانخفاض تكلفة التشغيل ، وانخفاض الضوضاء التشغيلية ، عملية مريحة والصيانة ، وتصميم هيكل معقول ، وهلم جرا .
نظام التحكم و الاحتياطات
● الفولاذ المقاوم للصدأ سيلان حرق برج تنقية يجب أن تضمن الضغط السلبي حوالي 200 باسكال .
● اسطوانة الاحتراق في حالات الطوارئ يجب أن تكون مثبتة خلف مضخة فراغ PECVD المعدات ( انظر الرسم البياني المعدات ) ..
● الفولاذ المقاوم للصدأ سيلان حرق برج تنقية يجب أن تعتمد عملية جديدة .
● الكهربائية صمام التحكم في مدخل المروحة يجب أن تكون متصلا مروحة .
● القرص صمام يجب أن تكون مثبتة أمام مدخل الهواء مروحة للسيطرة على الضغط السلبي في سيلان احتراق جهاز تنقية .
● الهواء النقي توريد منفذ سيلان حرق وحدة تنقية يجب أن تكون مجهزة صمام التحكم .
● من 1 إلى 1.5 متر من مدخل الهواء يجب أن تكون متصلا من خلال منفذ قابل للإزالة لمنع الحطام في غرفة الاحتراق من إزالتها .
مبدأ العمل
هذا المنتج هو مصنوع من الفولاذ المقاوم للصدأ عالية الجودة المواد الخام ، وفقا لخصائص سيلان الاتصال مع الهواء الاحتراق التلقائي ، سيلان الاتصال مع الهواء في غرفة الاحتراق وحرق الغاز بعد الاحتراق يدخل غرفة الرش من برج الاحتراق من خلال حشو طبقة ، بعد العلاج بالرش ، غاز العادم هو الاتصال مع تعميم السائل رد فعل محايد ، ثم يدخل في نزح المياه آلة التجفيف ، ثم يتم تفريغها في الغلاف الجوي من قبل مروحة العادم .
المعلمة التقنية الجدول
| Stainless steel silane combustion tower | Type number | CRS－1 | CRS－2 | CRS－3 | CRS－4 | CRS－5 | CRS－6 | CRS－7 | CRS－8 | CRS－9 | CRS－10 | CRS-Ⅱ-2 | CRS-Ⅱ-4 | CRS-Ⅲ-4 | CRS-Ⅳ-4 |
|
Treated air volume m3/h |
～200 | ～400 | ～600 | ～800 | ～1000 | ～1200 | ～1400 | ～1600 | ～1800 | ～2000 | ～3500 | ～7000 | ～10000 | ～15000 | |
|
Equipment resistance Pa |
400 | ||||||||||||||
|
Silane removal rate % |
≥99.99 | ||||||||||||||
|
Ammonia removal rate % |
≥99.99 | ||||||||||||||
|
Compressed air volume L/min |
400 | 600 | 1000 | 1500 | 2000 | ||||||||||
|
Nitrogen content L/min |
200 | 300 | 500 | 800 | 1000 | ||||||||||
| Select the air distributor | Type number | 3A | 3A | 3A | 3A | 3.5A/5.5A | 3.5A/5.5A | 3.5A/5.5A | 3.5A/5.5A | 3.5A/5.5A | 3.5A/5.5A | 4A | 4A | 6A | 6C |
|
Motor power kw |
1.5 | 1.5 | 1.5 | 1.5 | 3/2.2 | 3/2.2 | 3/2.2 | 3/2.2 | 3/2.2 | 3/2.2 | 5.5 | 5.5 | 4 | 7.5 | |
|
Motor speed r/min |
2900 | 2900 / 1450 | 2900 | 2900 | 2900 | 1800 | |||||||||
| Circulator pump | Type number | KP40-1 | KP40-2 | KD40-3 | KD50-3 | KD50-3 | KD50-3 | KD50-3 | KD50-3 | KD50-3 | KD50-3 |
KD50-3 KP40-1 |
KD50-3 KP40-1 |
KD50-5 KP40-1 |
KD65-5 KP40-1 |
|
Motor power kw |
0.75 | 1 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2/0.75 | 2.2/0.75 | 3.75/0.75 | 3.75/0.75 | |
|
Motor speed r/min |
2900 | ||||||||||||||
| Power source |
Electric voltage V |
AC380 | |||||||||||||
|
frequency Hz |
50 | ||||||||||||||
| Appearance and mounting dimensions | Tower diameter | 1200 | 1200 | 1200 | 1200 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400×1900 | 1400×2400 | 1400×2400 | 1400×2800 |
|
Exhaust diameter D1 |
350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350×2 | 350×2 | 400×2 | |
|
Inlet diameter D2×n(a) |
65×1 | 65×2 | 65×3 | 65×4 | 65×5 | 65×6 | 65×7 | 65×8 | 65×9 | 65×10 | 150×2 | 150×4 | 200×4 | 250×4 | |
|
Outlet pipe D3 |
400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 500 | 500 | 600 | |
| Fresh air intake | 100×100 | 200×200 | |||||||||||||
|
derrick A×A |
2100×2100 | 2400×2400 | |||||||||||||
|
Tower height H |
2800 | ||||||||||||||
| h1 | 500 | ||||||||||||||
| h1 | 750 | ||||||||||||||
| h3 | ≥400 | ||||||||||||||
| L1 | 2800 | 2800 | 2800 | 2800 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3500 | 3500 | 3500 | 3500 | |
| L2 | 6000 | 6000 | 6000 | 6000 | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | |
| L3 | 2800 | 2800 | 2800 | 2800 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3500 | 3500 | 3500 | 3500 | |
| L4 | 7000 | 7000 | 7000 | 7000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 9000 | 9000 | 9000 | 9000 | |
